Фрезерные станки с ЧПУ

Знакомство с корончатыми свёрлами

Корончатые сверла с хвостовиком Weldon, Universal, Fein Quck-In

Стандартные корончатые сверла, предназначенные для сверления отверстий диаметром от 12 до 150 мм. Кроме того, существует отдельная категория корончатых свёрл, для производства которых используются твердосплавные металлы. Читать далее »

Pilana (Чехия)

152_big200
Ножевые заготовки предназначены для последующего профилирования на профилезаточных станках типа ШС4, JF330 и т.д.

Получаемые ножи предназначены для изготовления профильных изделий из древесины мягких и твердых пород на четырехсторонних и фрезерных станках. Читать далее »

Т1000 S

image_6
Станки предназначены для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей (изготовление вагонки, половой доски, плинтуса, наличника, филенки и других столярных и мебельных изделий), зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей. Читать далее »

MDK3113B

Предназначен для формирования вертикальных и горизонтальных закругленных шипов на прямых и криволинейных деталях.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется в мебельных и столярных производствах, занятых серийным выпуском стульев и столов. Читать далее »

Станки фрезерные

Фрезерный станок Nikmann T 1000 S/L с шипорезной кареткой (STOMANA, Австрия-Болгария)
Фрезерный станок T1000 предназначен для выполнения разнообразных фрезерных работ по дереву (изготовление вагонки, половой доски, плинтуса, наличника, филенки и других столярных и мебельных изделий), зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей. Читать далее »

Scmgroup Оборудование из Италии

Промышленная группа лидеров в разработке, производстве оборудования для обработки широкого спектра материалов (дерево, стекло, пластик, мрамор, металл, композиты). Компания известна на 5 континентах на протяжении более 50 лет.

В 1935 году в Римини, Nicola Gemmani и Lanfranco Aureli основали компанию, которая производила плуги. Дела компании шли успешно на протяжении десяти лет. Но сразу после войны резко уменьшается спрос на сельскохозяйственную технику, в то время как спрос на мебель стал расти.
Это стало причиной для преобразования компании в 1952 году. Инженер Giuseppe Gemmani,   сконструировал первый многофункциональный комбинированный станок для обработки железа и дерева — B4.

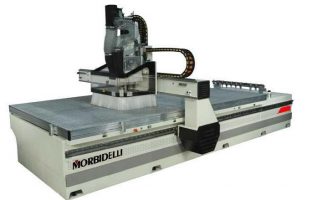

Автоматический станок модели ACCORD 20 с ЧПУ с плоским алюминиевым столом размером 4250 х 2280 мм

ОБЩЕЕ ОПИСАНИЕ СТАНКА
Обрабатывающий центр с ЧПУ с подвижной несущей портальной конструкцией и фиксированным рабочим столом для обработки заготовок различных типов, например: ДСП, МДФ, фанера, материалы из пластика и легких сплавов.

СТРУКТУРА
Спроектированная с помощью лучшего программного обеспечения для объемного 3-D моделирования, конструкция станка имеет станину и подвижную портальную балку, которые выполнены из сваренных стальных листов. Все механические обработки  выполнены на металлообрабатывающих центрах за один установ для гарантии максимального соблюдения допусков по плоскостности, перпендикулярности и точности.
ОБЩИЕ ХАРАКТЕРИСТИКИ
Проход детали 150 мм

ПЕРЕМЕЩЕНИЕ ОСЕЙ
Интерполирующие оси X-Y-Z
Бесщеточные двигатели Brushless
Скорость перемещения в быстром режиме по оси X = 75 м/мин
Скорость перемещения в быстром режиме по оси Y = 75 м/мин
Скорость перемещения в быстром режиме по оси Z = 15 м/мин
Автоматическая смазка всех осей

СИСТЕМА УПРАВЛЕНИЯ
Система управления состоит из индустриального блока ЧПУ и ПК (персонального настольного компьютера).
Решение ЧПУ + ПК объединяет высокую надежность ЧПУ с легкостью управления ПК.
ПК позволяет использовать интерфейс Xilog Plus, программное обеспечение, разработанное непосредственно СЧМ
Групп для легкого и быстрого программирования даже начинающим оператором и позволяет осуществлять удаленную техническую поддержку по интернету.
В комплекте:
Блок ЧПУ
Офисный ПК
— операционная система Microsoft Windows XP;
— ЖК-монитор 17”;
— микропроцессор Celeron 2,8ГГц или эквивалентный;
— жесткий диск 80 ГБ;
— память RAM 512 МБ;
— сетевая плата.

ОПЕРАТОРСКИЙ ИНТЕРФЕЙС
Xilog Plus
— программирование детали в графическом или свободном редакторе;
— автоматическое исполнение одной или нескольких связанных программ;
— управление подпрограммами и макросами пользователя;
— импорт файлов DXF;
— оптимизация обработок;
— управление оснасткой инструментом;
— динамический контроль ускорений.
УСТРОЙСТВА БЕЗОПАСНОСТИ
— фиксированное ограждение по 2-м сторонам;
— фотоэлементы по 2-м сторонам;
— заслонки защиты от выбросов на рабочей группе;
— доступ к рабочему столу с двух сторон – передней и задней.

КОМПОНОВКА СТАНКА
Наименование опции Кол-во
РАБОЧИЙ СТОЛ
Рабочий стол размером X-Y = 4250 x 2280 мм 1
Многофункциональны рабочий стол, полностью изготовленный из алюминия,
имеет высочайшие характеристики по сохранению плоскостности в течение
всего срока службы. Фиксация непосредственно к основанию станка
обеспечивает жесткость и отсутствие вибраций.
— рабочий стол оснащен отверстиями с шагом 120 х 120 мм для активации
вакуума и фиксации заготовок;
— рабочий стол также оснащен сеткой фрезерованных каналов с шагом 40 мм
для установки присосок и прокладки резинового шнура;
— интегрированная система создания вакуумного разряжения;
— вакуумный насос мощностью 250 м3/час (в стандартной конфигурации);
— 2 вакуумные зоны;
— 3 боковых базирующих упора.

ОСНОВНОЙ ОБРАБАТЫВАЮЩИЙ АГРЕГАТ
Рабочая группа BASIC HS 8.5 1
Обрабатывающий агрегат, закреплённый непосредственно на подвижной портальной балке,
обеспечивает максимальную жесткость конструкции в процессе обработки и следовательно высокое
качество обработанной поверхности. Обрабатывающий агрегат оснащен электрошпинделем с
мощностью 8.5 кВт и может быть оснащён дополнительным оборудованием.
Технические характеристики:
— крепление HSK F 63;
— скорость вращения 600-24000 об/мин;
— макс. мощность 13 кВт, в диапазоне от 12000 до 18.000 об/мин
— инвертер 11 кВт;
— воздушная система охлаждения;
— автоматический аспирационный кожух с несколькими рабочим положениями с вводом/выводом в/из
работы;
— 5 конусов под цангу ER 32 для крепления инструмента с цилиндрическим хвостовиком.


Наглядное изображение поверхности рабочего стола

Фрезерный станок с ЧПУ «АртМастер 2515»

Фрезерный станок с ЧПУ «АртМастер 2515»
Дерево обрабатываемый  фрезерный станок с ЧПУ «АртМастер 2515» облегчает работу с деревом, МДФ, ДСП, акрилом.


Встроенный ЧПУ производит работу с материалом с высокими возможностями и точностью:
наносить фигурные надписи
гравировку
узор- различной сложности
изготовление фризов.
В оборудовании предусмотрена автоматическая смазка винтов. Устойчивость станка обусловлена литой рамой, что увеличивает жесткость конструкции при работе.
Программное обеспечение совместима со многими компьютерными продуктами в том числе и AutoCAD.

Смотрим видео «АртМастер 2515»
