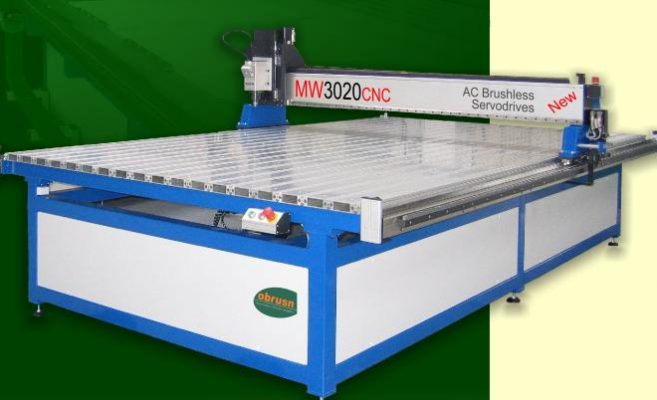

Станок ЧПУ MW — Heavy Duty

Многокоординатные станки с ЧПУ типа MW — Heavy Duty.

Область применения:
Фрезерные станки типа MW предназначены для  качественной высокопроизводительной фрезерной  обработки различного рода материалов таких как: разных  пластиков, полимеров и других искусственных  материалов; цветных металлов и сплавов: алюминия,  дюралюминия,  меди, латуни, бронзы; различных композитных материалов (Dibond); дерева и древесностружечных материалов: МДФ, ДСП, ДВП, фанеры; стали и  нержавеющей стали; искусственного и натурального  камня:  мрамора, гранита. Обработку можно проводить как  в плоскости, так и при изготовлении пространственных  форм, рельефов, моделей. Под заказ станок может быть  оснащен дисковой пилой для прямолинейного раскроя  листового материала, лазерной головкой, устройством  плазменной или газовой резки для обработки листового  проката размером до 40 мм, устройством водоструйной  резки для работ по камню. Станки могут также  использоваться в качестве манипуляторов для  перемещения деталей, в операциях склейки,  в процессе  сканирования и измерения деталей. Конструкция Фрезерные станки типа MW отличаются жесткой сварной станиной из стальных профилей.

В процессе изготовления станина проходит операцию отпуска для снятия внутренних  напряжений. Механическая система приводов состоит из беззазорных трапецеидальных  направляющих повышенной жесткости и шариковинтовых механических передач для станков  малого размера, либо  зубчатореечной передачи по осям X и Y для станков большого размера.
Благодаря модульной конструкции станки могут быть изготовлены длиной более 3 м.

Универсальность применяемых узлов позволяет увеличить высоту портала до 600 мм, что в  свою очередь необходимо для закрепления различной оснастки, поворотного стола для  обработки пространственных изделий или поворотной осью в зависимости от требования заказчика.
Система управления Все электрическая часть и система управления станком расположена в отдельном шкафу  управления, который можно поворачивать или перемещать при необходимости. В электроприводах осей станков используются безщеточные серводвигатели переменного  тока с системой обратной связи, обеспечивающих высокую динамику движения  и высокую  точность повторяемости позиции 0,005 мм. В системе управления используется персональный  компьютер, который через USB порт и блок интерфейса с оптоволоконными кабелями  управляет станком.

Использование оптоволоконных кабелей  уменьшает вероятность негативного влияния  электромагнитных полей на систему управления. Программа управления станком,  работающая в среде Windows XP, обеспечивает связи с серводвигателями, настройку  технологических процессов обработки, создание кода траектории рабочих перемещений  обработки, передачу файлов обработки в формате кода ЧПУ, функции диагностики оборудования. В станках, оснащенных системами ЧПУ на шаговых приводах,   используются высокоточные микрошаговые двигатели. Один шаг такого двигателя обеспечивает 1/5000 поворота вала двигателя, что в свою очередь в линейных перемещениях  по оси составляет 0,004 мм.

Программное обеспечение станков дает возможность обрабатывать пространственные  модели благодаря совместимости работы с различного рода CAD/CAM систем, таких как:
ArtCAM, GIBBS. Дополнительное оснащение — высокоскоростная фрезерная головка мощностью 8 кВт, 24000 1/мин — магазин смены инструмента — вакуумный стол — система отсоса стружки — оснастка для обеспечения точности глубины паза — система охлаждения режущего инструмента.
