Scmgroup Оборудование из Италии

/

Промышленная группа лидеров в разработке, производстве оборудования для обработки широкого спектра материалов (дерево, стекло, пластик, мрамор, металл, композиты). Компания известна на 5 континентах на протяжении более 50 лет.

В 1935 году в Римини, Nicola Gemmani и Lanfranco Aureli основали компанию, которая производила плуги. Дела компании шли успешно на протяжении десяти лет. Но сразу после войны резко уменьшается спрос на сельскохозяйственную технику, в то время как спрос на мебель стал расти.
Это стало причиной для преобразования компании в 1952 году. Инженер Giuseppe Gemmani,   сконструировал первый многофункциональный комбинированный станок для обработки железа и дерева - B4.

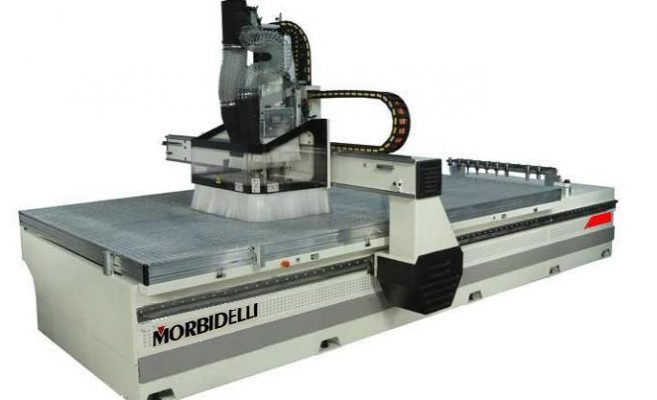

Автоматический станок модели ACCORD 20 с ЧПУ с плоским алюминиевым столом размером 4250 х 2280 мм

ОБЩЕЕ ОПИСАНИЕ СТАНКА
Обрабатывающий центр с ЧПУ с подвижной несущей портальной конструкцией и фиксированным рабочим столом для обработки заготовок различных типов, например: ДСП, МДФ, фанера, материалы из пластика и легких сплавов.

СТРУКТУРА
Спроектированная с помощью лучшего программного обеспечения для объемного 3-D моделирования, конструкция станка имеет станину и подвижную портальную балку, которые выполнены из сваренных стальных листов. Все механические обработки  выполнены на металлообрабатывающих центрах за один установ для гарантии максимального соблюдения допусков по плоскостности, перпендикулярности и точности.
ОБЩИЕ ХАРАКТЕРИСТИКИ
Проход детали 150 мм

ПЕРЕМЕЩЕНИЕ ОСЕЙ
Интерполирующие оси X-Y-Z
Бесщеточные двигатели Brushless
Скорость перемещения в быстром режиме по оси X = 75 м/мин
Скорость перемещения в быстром режиме по оси Y = 75 м/мин
Скорость перемещения в быстром режиме по оси Z = 15 м/мин
Автоматическая смазка всех осей

СИСТЕМА УПРАВЛЕНИЯ
Система управления состоит из индустриального блока ЧПУ и ПК (персонального настольного компьютера).
Решение ЧПУ + ПК объединяет высокую надежность ЧПУ с легкостью управления ПК.
ПК позволяет использовать интерфейс Xilog Plus, программное обеспечение, разработанное непосредственно СЧМ
Групп для легкого и быстрого программирования даже начинающим оператором и позволяет осуществлять удаленную техническую поддержку по интернету.
В комплекте:
Блок ЧПУ
Офисный ПК
- операционная система Microsoft Windows XP;
- ЖК-монитор 17”;
- микропроцессор Celeron 2,8ГГц или эквивалентный;
- жесткий диск 80 ГБ;
- память RAM 512 МБ;
- сетевая плата.

ОПЕРАТОРСКИЙ ИНТЕРФЕЙС
Xilog Plus
- программирование детали в графическом или свободном редакторе;
- автоматическое исполнение одной или нескольких связанных программ;
- управление подпрограммами и макросами пользователя;
- импорт файлов DXF;
- оптимизация обработок;
- управление оснасткой инструментом;
- динамический контроль ускорений.
УСТРОЙСТВА БЕЗОПАСНОСТИ
- фиксированное ограждение по 2-м сторонам;
- фотоэлементы по 2-м сторонам;
- заслонки защиты от выбросов на рабочей группе;
- доступ к рабочему столу с двух сторон – передней и задней.

КОМПОНОВКА СТАНКА
Наименование опции Кол-во
РАБОЧИЙ СТОЛ
Рабочий стол размером X-Y = 4250 x 2280 мм 1
Многофункциональны рабочий стол, полностью изготовленный из алюминия,
имеет высочайшие характеристики по сохранению плоскостности в течение
всего срока службы. Фиксация непосредственно к основанию станка
обеспечивает жесткость и отсутствие вибраций.
- рабочий стол оснащен отверстиями с шагом 120 х 120 мм для активации
вакуума и фиксации заготовок;
- рабочий стол также оснащен сеткой фрезерованных каналов с шагом 40 мм
для установки присосок и прокладки резинового шнура;
- интегрированная система создания вакуумного разряжения;
- вакуумный насос мощностью 250 м3/час (в стандартной конфигурации);
- 2 вакуумные зоны;
- 3 боковых базирующих упора.

ОСНОВНОЙ ОБРАБАТЫВАЮЩИЙ АГРЕГАТ
Рабочая группа BASIC HS 8.5 1
Обрабатывающий агрегат, закреплённый непосредственно на подвижной портальной балке,
обеспечивает максимальную жесткость конструкции в процессе обработки и следовательно высокое
качество обработанной поверхности. Обрабатывающий агрегат оснащен электрошпинделем с
мощностью 8.5 кВт и может быть оснащён дополнительным оборудованием.
Технические характеристики:
- крепление HSK F 63;
- скорость вращения 600-24000 об/мин;
- макс. мощность 13 кВт, в диапазоне от 12000 до 18.000 об/мин
- инвертер 11 кВт;
- воздушная система охлаждения;
- автоматический аспирационный кожух с несколькими рабочим положениями с вводом/выводом в/из
работы;
- 5 конусов под цангу ER 32 для крепления инструмента с цилиндрическим хвостовиком.


Наглядное изображение поверхности рабочего стола
